CAD-bestandsformaat Encyclopedie

Uw complete gids voor 15 3D CAD- en mesh-bestandsformaten — wat ze opslaan, waar ze worden gebruikt en hoe u ertussen converteert.

Gratis proefversie downloaden

Gratis proefversie: 10 conversies met alle functies. Geen creditcard vereist. Windows 10/11.

Wat kan ik van mijn bestand maken?

Zoek uw soort bestand en zie wat het kan worden

Uw bestand
3D-printenSTL · 3MF · OBJ · PLY
Web, AR en gamesglTF · GLB · FBX · DAE
ViewersVRML · X3D · OFF
CAD-uitwisselingSTEP · IGES · BREP
Solide CADSTEP · IGES · BREP
3D-printenJa
Web, AR en gamesJa
ViewersJa
CAD-uitwisselingJa
MeshSTL · OBJ · 3MF · PLY · glTF · GLB · FBX · DAE · X3D · OFF · AMF
3D-printenJa
Web, AR en gamesJa
ViewersJa
CAD-uitwisselingNee
3D-vlakken in tekeningen en scènes (alleen lezen)DXF · DWG · USD · USDZ
3D-printenJa
Web, AR en gamesJa
ViewersJa
CAD-uitwisselingNee
Native SolidWorks-, Inventor- of CATIA-bestanden.sldprt · .ipt · .CATPart
Worden niet direct gelezen. Sla eerst op als STEP in dat programma, dan staan alle kolommen hierboven voor u open.
Uit de formatlijst van de app (cadconvert formats, versie 1.0.26). Een mesh kan geen STEP, IGES of BREP worden: die hebben exacte oppervlakken nodig die een mesh niet opslaat. Een DWG- of DXF-tekening die alleen 2D is, heeft geen 3D-vlakken om te converteren.

Welk formaat voor welke taak

De taakOpslaan alsLet op
  • Een onderdeel aan een leverancier of ander CAD-systeem doorgeven
    • STEP
    • IGES
    • BREP
    Behoudt de exacte oppervlakken. Een mesh kan niet terug naar STEP.
  • Printen
    • 3MF
    • STL
    • OBJ
    • PLY
    STL heeft geen eenheden of kleur; 3MF bevat beide.
  • Tonen in een webviewer
    • GLB
    • glTF
    GLB is één bestand; glTF zet de geometrie in een apart .bin-bestand.
  • Laden in een game-engine of renderer
    • FBX
    • OBJ
    • DAE
    Stem de bovenas af: glTF en Unity gebruiken Y omhoog, Unreal en Blender Z omhoog.
  • Openen in een eenvoudige of oudere viewer
    • X3D
    • OFF
    • VRML
    VRML opent vanuit .wrl, .vrml of met gzip gecomprimeerde .wrz en exporteert als .wrl.
Alleen gelezen, nooit geschreven:
  • DXF
  • DWG
  • USD
  • USDZ
  • AMF
Gecontroleerd aan de exportlijst van 1.0.26 en door echte bestanden te converteren. De gevulde labels zijn de gebruikelijke keuze voor de taak.
Wat het niet doet
  • Een DWG- of DXF-tekening die alleen 2D is omzetten. Er zijn 3D-vlakken nodig.
  • Een mesh (STL, OBJ, 3MF) terugzetten naar STEP, IGES of BREP.
  • Native SolidWorks-, Inventor- of CATIA-bestanden lezen. Exporteer eerst STEP of IGES uit dat programma.

Waar de formaten vandaan komen

  1. CAD-uitwisseling1980IGESNBS
  2. 3D-printen1987STL3D Systems
  3. CAD-uitwisseling1994STEPISO 10303
  4. Web en scènes1994VRMLVRML 1.0
  5. Scans en AR1994PLYStanford
  6. Web en scènes2004DAESony, COLLADA
  7. 3D-printen20153MF3MF Consortium
  8. Web en scènes2015glTFKhronos
  9. Scans en AR2016USDPixarAlleen lezen
Jaar van de eerste openbare specificatie of release van elk formaat; de eerste STEP-delen verschenen in 1994-95. Formaten zonder label leest en schrijft 3D CAD Converter 1.0.27.

Zie het in actie

Van het laden van een STEP-assemblage tot een voltooide batch — dezelfde wizard verwerkt elk formaat op deze pagina.

Stap 1: 3D-bestanden selecteren met live 3D-voorbeeld van de geladen STEP-assemblage
1. Laden & voorbeeld — sleep bestanden erin, controleer geometrie direct

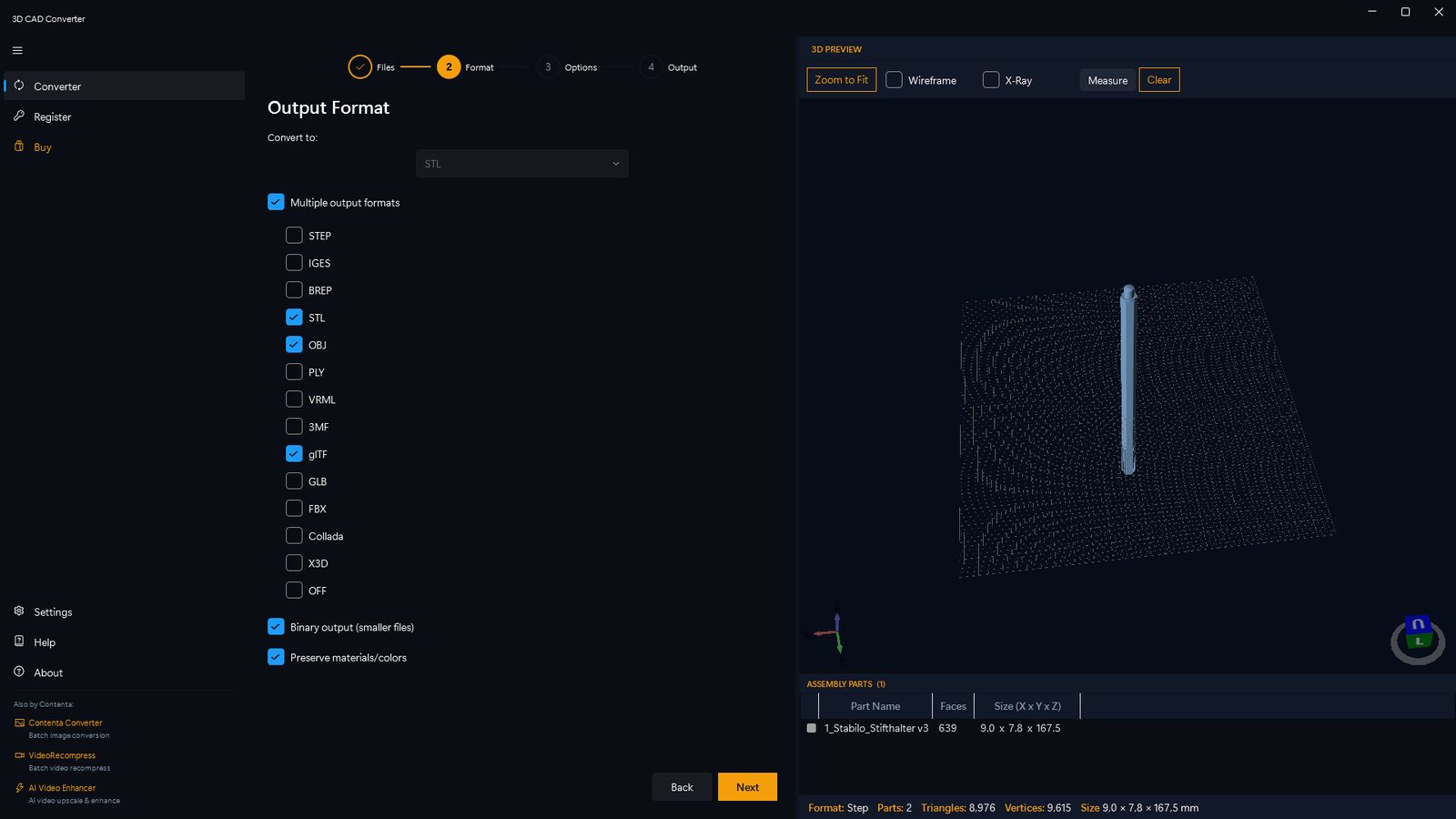

Stap 2: meerdere uitvoerformaten kiezen — STL, OBJ en glTF aangevinkt voor batchconversie
2. Formaten kiezen — converteer in één keer naar meerdere formaten

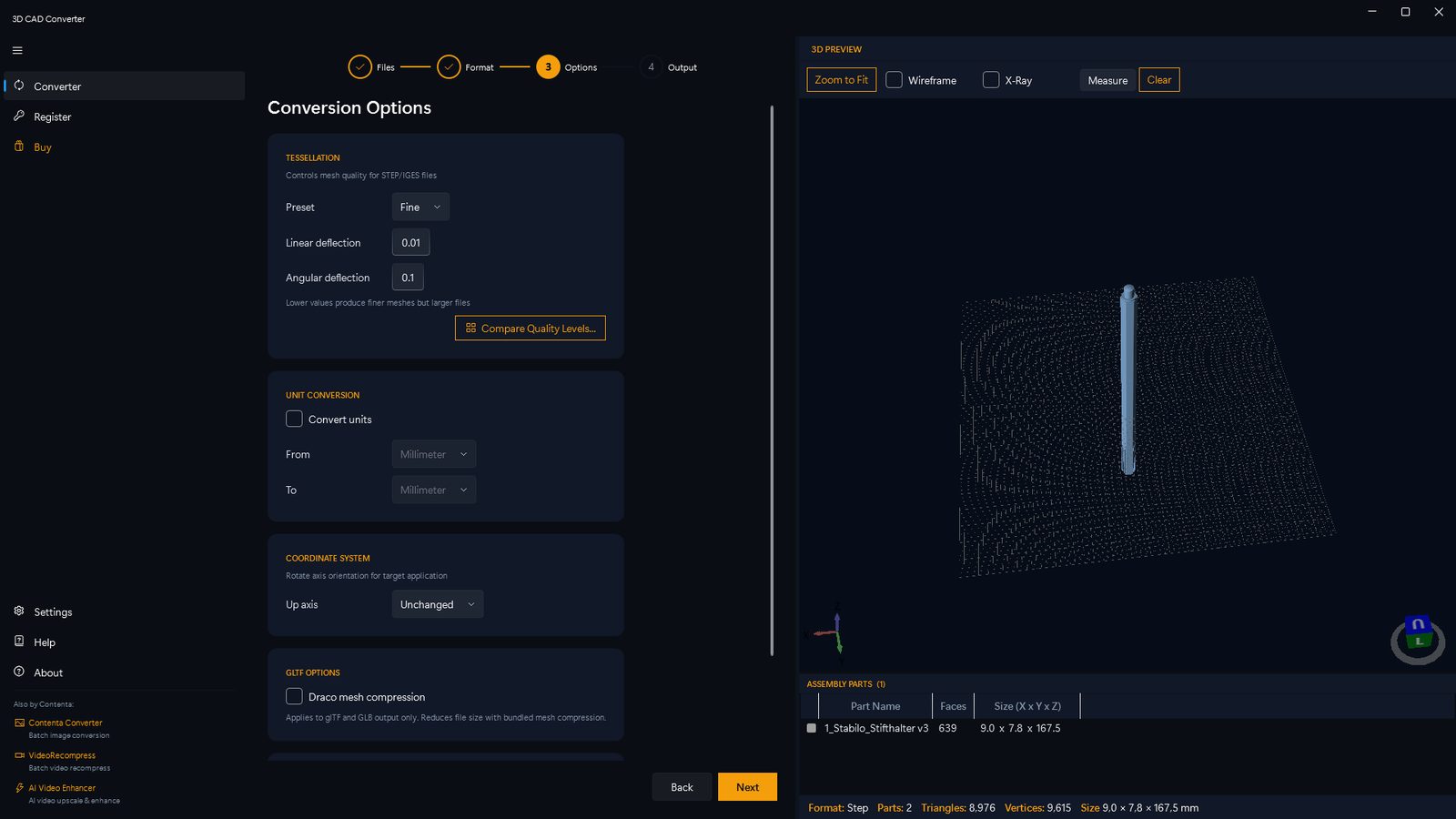

Stap 3: tesselatie- en conversieopties met voorinstelling Fijn en afwijkingsregelaars
3. Meshkwaliteit instellen — beheer tesselatie, eenheden en coördinatensysteem

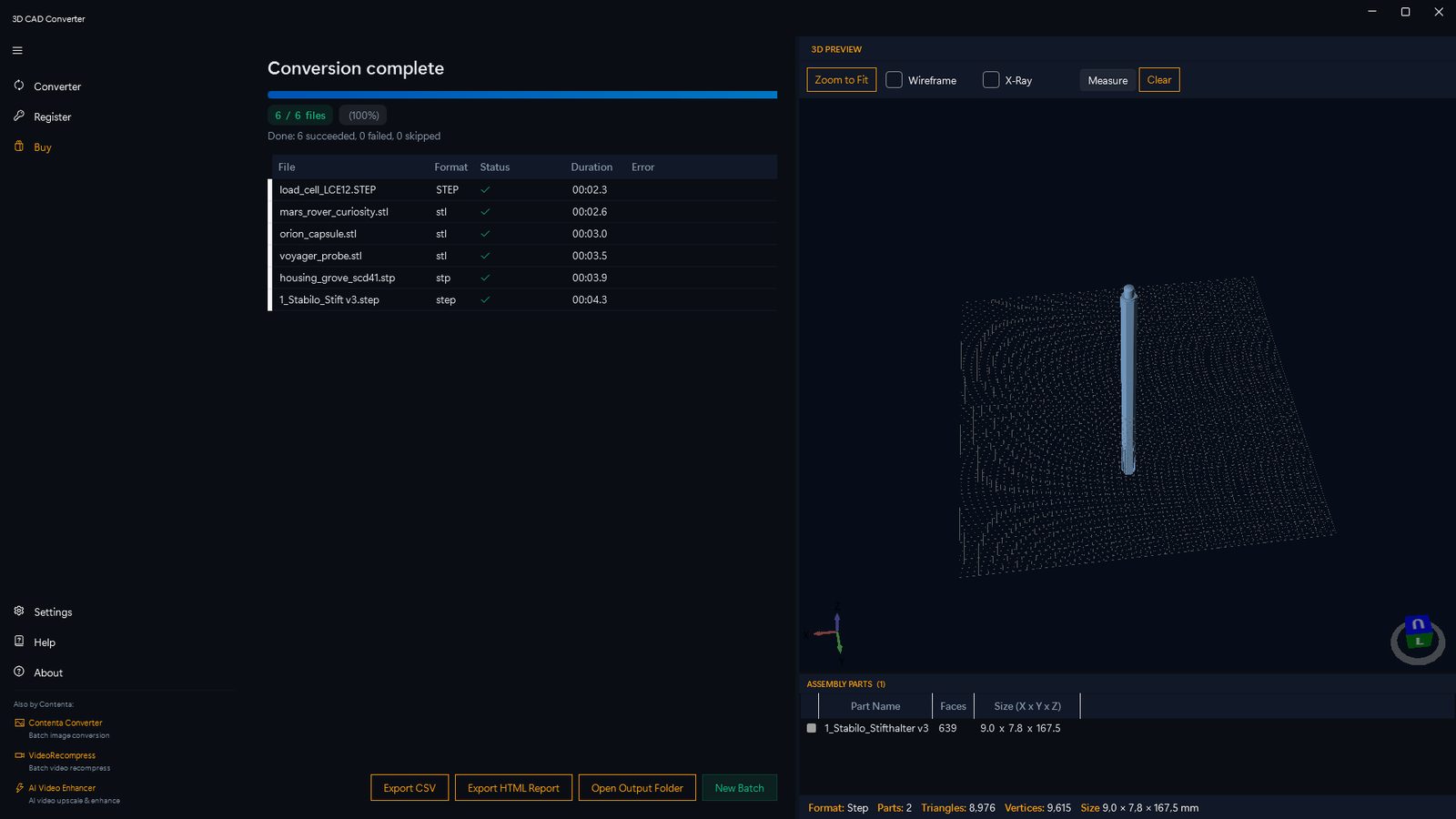

Stap 4: scherm 'Conversie voltooid' met 6 van de 6 bestanden succesvol geconverteerd
4. Klaar — exporteer een CSV- of HTML-rapport, of open de uitvoermap

Alle 15 formaten bekijken

STEP .stp .step Solid / NURBS

Industrienorm voor nauwkeurige uitwisseling van 3D solide modellen tussen CAD-systemen.

 IGES .igs .iges NURBS surfaces

Oud NURBS-oppervlakteformaat dat breed wordt ondersteund door luchtvaart- en oudere CAD-systemen.

 STL .stl Mesh — 3D printing

Het universele 3D-printformaat — eenvoudige driehoekige netwerken leesbaar door elke slicer op de markt.

 OBJ .obj Mesh + UV

Veelzijdig mesh-formaat met UV-textuurcoördinaten — de voorkeur voor rendering en visualisatie.

 3MF .3mf Mesh + color + metadata

Modern 3D-printformaat met kleur-, materiaal- en multi-part ondersteuning — beter dan STL op elke manier.

 glTF / GLB .gltf .glb Mesh + PBR — web/AR

De webstandaard voor 3D — PBR-materialen, compacte grootte en native AR/VR-ondersteuning.

 FBX .fbx Mesh + animation

De standaard in de game- en VFX-industrie voor geanimeerde assets — mesh, skelet en animatie in één bestand.

 VRML .wrl Mesh + color — web 3D

Vroeg web 3D standaard — kleurenschema's en scènehiërarchie voor virtuele werelden en industriële kijkers.

 DXF .dxf 2D/3D — CAD/CNC

Het universele CAD-uitwisselingsformaat van Autodesk voor 2D-tekeningen, lasersnijden en lichte 3D-geometrie.

 PLY .ply Mesh + attributes

Stanford polygonenformaat met per-vertex attributen — ideaal voor puntenwolken en 3D-scan gegevens.

 BREP .brep .brp Solid / NURBS — OCC

Het eigen formaat van OpenCASCADE voor exacte geometrie: de basis voor FreeCAD en op OCC gebaseerde CAD-tools.

 Collada DAE .dae XML scene format

XML-gebaseerd scèneformaat met animaties en materialen — gebruikt in game-pijplijnen en robotica-simulatie.

 AMF .amf Mesh + color + material

ISO-standaard XML-formaat voor 3D-printen met kleur, gebogen driehoeken en multi-materiaal ondersteuning.

 X3D .x3d XML — interactive web 3D

XML-opvolger van VRML — interactieve web 3D met animaties en gescripte gedragingen.

 OFF .off Mesh — research

Minimaal ASCII mesh formaat voor onderzoek in computationele geometrie en meshverwerkingstools.
DWG .dwg 2D/3D — AutoCAD native

Eigen AutoCAD-formaat. 2D-tekeningen en 3D-modellen voor architectuur, engineering en bouw.

 USD / USDZ .usd .usdz Scene — Apple AR / Pixar

Pixar's scèneformaat. USDZ ondersteunt Apple AR Quick Look, Vision Pro en professionele VFX-pipelines.

Converteren vanuit leveranciersgebonden CAD-formaten

CATIA .CATPart .CATProduct Via STEP / IGES export

Open en converteer CATIA V5/V6-exports (STEP, IGES) naar STL, OBJ en glTF zonder CATIA-licentie.

 SolidWorks .sldprt .sldasm Via STEP / IGES export

Converteer SolidWorks STEP/IGES-exports in batch naar STL, OBJ en glTF, geen SolidWorks-licentie nodig.

 Inventor .ipt .iam Via STEP / IGES export

Converteer Autodesk Inventor STEP/IGES-exports in batch naar STL, OBJ en glTF, geen Inventor-licentie nodig.

Import versus export: de onderstaande formaten zijn de formaten die 3D CAD Converter als invoer leest. De formaten waarnaar je kunt converteren (uitvoerdoelen) zijn STEP, IGES, BREP, STL, OBJ, PLY, VRML, 3MF, glTF, GLB, DAE, FBX, X3D en OFF. STEP, IGES en BREP vragen een STEP-, IGES- of BREP-bron, want een mesh kan geen solid worden. AMF, DXF, DWG en USD/USDZ zijn alleen-importeren: ze kunnen niet als uitvoerformaat worden gekozen.

Formaatsvergelijking

Formaat Type Open Exacte geometrie Kleur Animatie Het best voor
STEP Solid / NURBS ✓ ✓ AP214+ ✗ Engineering-uitwisseling, archivering
IGES NURBS-oppervlakken ✓ ✓ Beperkt ✗ Oudere CAD, lucht- en ruimtevaart
STL Driehoeks-mesh ✓ ✗ ✗ ✗ 3D-printen, CNC
OBJ Polygoon-mesh ✓ ✗ Via MTL ✗ Rendering, visualisatie
3MF Driehoeks-mesh ✓ ✗ ✓ ✗ 3D-printen in kleur, additieve productie
glTF / GLB Driehoeks-mesh ✓ ✗ PBR ✓ Web-3D, AR/VR, e-commerce
FBX Polygoon-mesh ✓ ✗ ✓ ✓ Game-engines, VFX, animatie
VRML Polygoon-mesh ✗ ✗ ✓ ✓ Industriële review, kleuren delen
DXF 2D/3D gemengd ✓ Gedeeltelijk ✓ ✗ CAD-tekeningen, lasersnijden
PLY Polygoon-mesh ✓ ✗ ✓ ✗ 3D-scannen, puntenwolken
BREP Solid / NURBS ✓ ✓ ✗ ✗ FreeCAD, OCCT-tools
DAE XML-scène ✓ ✗ ✓ ✓ ROS/Gazebo, SketchUp
AMF XML-mesh ✓ ✗ ✓ ✗ 3D-printen met meerdere materialen
X3D XML-scène ✓ ✗ ✓ ✓ Webdocumentatie, e-learning
OFF Polygoon-mesh ✓ ✗ COFF-variant ✗ Onderzoek, geometrieverwerking
DWG 2D/3D gemengd ✓ ✓ ✓ ✗ AutoCAD-tekeningen, AEC
USD / USDZ Scènegraaf ✓ ✗ PBR ✓ Apple AR, VFX, e-commerce

Wilt u tussen deze formaten converteren?

3D CAD Converter importeert al deze formaten. Sleep een map erin, kies een uitvoerformaat, klik op Converteren. AMF, DXF, DWG en USD/USDZ zijn alleen-importeren: je kunt vanuit deze formaten converteren. De uitvoerdoelen zijn STEP, IGES, BREP, STL, OBJ, PLY, VRML, 3MF, glTF, GLB, DAE, FBX, X3D en OFF.
